Quelle différence y a-t-il entre un tirant d’air et une distance libre sous la zone de travail ?

Le tirant d’air est une distance comprise entre le point d’ancrage et le premier obstacle, et il inclut 1 mètre de sécurité obligatoire.

La distance libre sous la zone de travail est une distance comprise entre la zone de travail (= au niveau des pieds de l’utilisateur) et le premier obstacle, et elle inclut 1 mètre de sécurité obligatoire.

Exemple de tirant d’air pour les longes avec absorbeur d'énergie.


Distance de sécurité 1 m

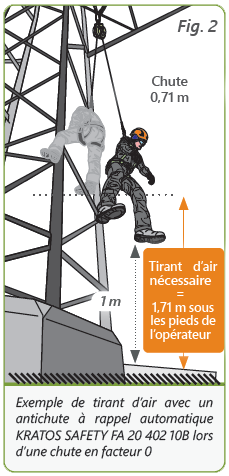

Exemple de distance libre sous la zone de travail pour les antichutes à rappel automatique.




Distance de sécurité 1 m

NB : = Ancrage

Pour les antichute à rappel automatique on parle UNIQUEMENT de distance libre sous la zone de travail et pas de tirant d’air.
Pourquoi ? Parce que la position du point d’ancrage selon le type d’antichute à rappel automatique peut être plus ou moins éloigner de l’utilisateur, il est donc plus simple pour les antichutes a rappel automatique de parler de distance libre sous la zone de travail.

Ces distances se calculent en tenant compte de différents paramètres :

      • le système antichute sélectionné : notre calculateur i-beSafe prend en compte deux types de systèmes antichutes : les longes avec absorbeur d’énergie et les antichutes à rappel automatique ;
      • le facteur de chute, ou le travaille à proximité d’arête vive (voir plus bas l’explication).

Avant chaque utilisation d’un système antichute, vérifiez l’espace libre sous la zone de travail pour éviter une collision avec le sol ou tout autre obstacle présent sur la trajectoire de la chute (cet espace peut varier en cours de journée !)









Longes

Tirant d’air pour les longes
avec absorbeur d’énergie

Attention, pour une longe avec absorbeur d’énergie, le tirant d’air s’exprime en-dessous de l’ancrage, il peut également être considéré sous les pieds de l’utilisateur (zone de travail)



A = Longueur de la longe
B = Distance d’absorption
C = Taille de l’utilisateur environ 1,80 m
(des pieds au point d’accrochage sur le harnais)
D = Distance de sécurité (1,00 m)



TIRANT D'AIR
= A+B+C+D

Tirant d’air pour les antichutes
à rappel automatique

Attention, pour un antichute à rappel automatique, le tirant d’air doit s’exprimer en dessous des pieds de l’utilisateur = distance libre sous la zone de travail, et non en-dessous de l’ancrage car celui-ci peut se situer plusieurs mètres au-dessus de la zone de travail.



A = Distance de blocage nécessaire
B = Distance d’absorption
C = Taille de l’utilisateur environ 1,80 m
(des pieds au point d’accrochage sur le harnais)
D = Distance de sécurité (1,00 m)



DISTANCE LIBRE SOUS LA ZONE DE TRAVAIL
= A+B+C+D

antichutes

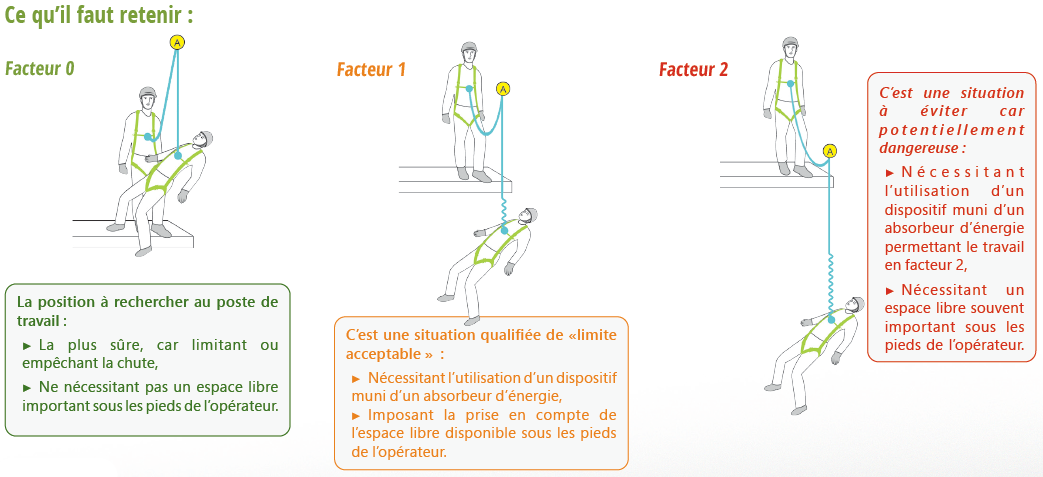

Comprendre la notion de facteur de chute :



















Généralement on exprime le facteur de chute par : facteur 0, facteur 1, facteur 2.

En réalité il faut comprendre que le facteur de chute, c’est un rapport entre la hauteur de chute d’une personne et la longueur de son système antichute.

Prenons un exemple pour mieux comprendre :
un utilisateur travaille avec une longe de 1,50 m, il travaille 0,50 m au-dessus de son point d’ancrage. En cas de chute, il va tomber de : 1,50 m + 0,50 m soit 2 m.
Dans cette situation de travail précise, le facteur de chute est : F=2/1,50 = 1,33.

Ce qu’il faut retenir :



TOUJOURS PRIVILÉGIER LE TRAVAIL EN FACTEUR DE CHUTE 0

Consultez nos vidéos "facteur de chute" :

pour longes Absorbeurs video



ou pour antichute à rappel automatique video

Elles présentent l’influence du facteur de chute sur le résultat du tirant d’air ou de la distance libre sous la zone de travail.

Plus le facteur de chute est important (facteur 2) plus vous aurez besoin d’espace pour  que le système antichute arrête la chute.

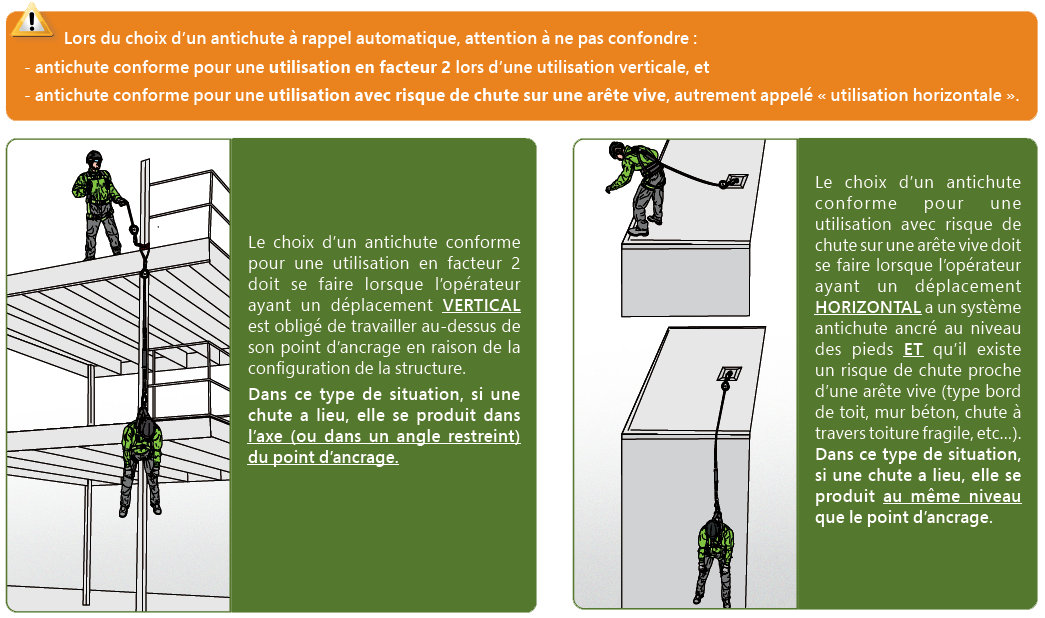

Comprendre la notion d' arête vive :

Lorsqu’un utilisateur se déplace HORIZONTALEMENT avec un système antichute ancré au niveau des pieds ET qu’il évolue à proximité d’une arête vive (type bord de toit, mur béton, chute à travers toiture fragile, etc…), on parle ALORS d’un travail à proximité d’une d’arête vive.
Et indépendamment de l’antichute qui est utilisé (une longe avec un absorbeur d'énergie ou un antichute a rappel automatique) le tirant d’air ou la distance libre sous la zone de travail après une chute seront équivalents.

La présence d’arête vive nécessite obligatoirement l’utilisation d’un système antichute adapté. attention, tous ne le sont pas !

Vérifiez sur la notice d’utilisation que l’antichute est homologué pour cet usage. Il doit être testé selon :

Longe avec absorbeur d'énergie

Antichute à rappel automatique
